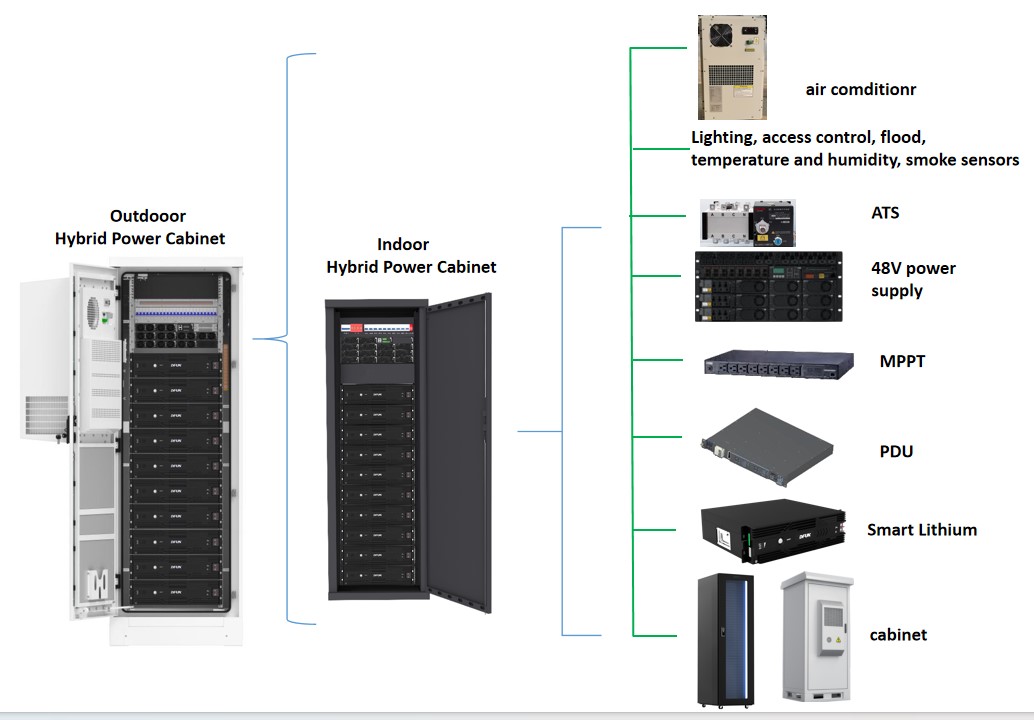

Conception intégrée : système 48 V CC intégrant un module redresseur, une unité de surveillance, une unité de distribution d'énergie, une batterie et tout en un
Batterie au lithium intelligente : la batterie au lithium intelligente prend en charge le mélange de batteries neuves et anciennes et de batteries plomb-lithium, et dispose d'une fonction boost intelligente pour répondre aux besoins d'alimentation à distance 5G.
Conception haute puissance : jusqu'à 600 A (36 kW)
Prise en charge haute capacité : prend en charge jusqu'à 10 groupes de batteries au lithium intelligentes 48 V 100 Ah ou 48 V 165 Ah.

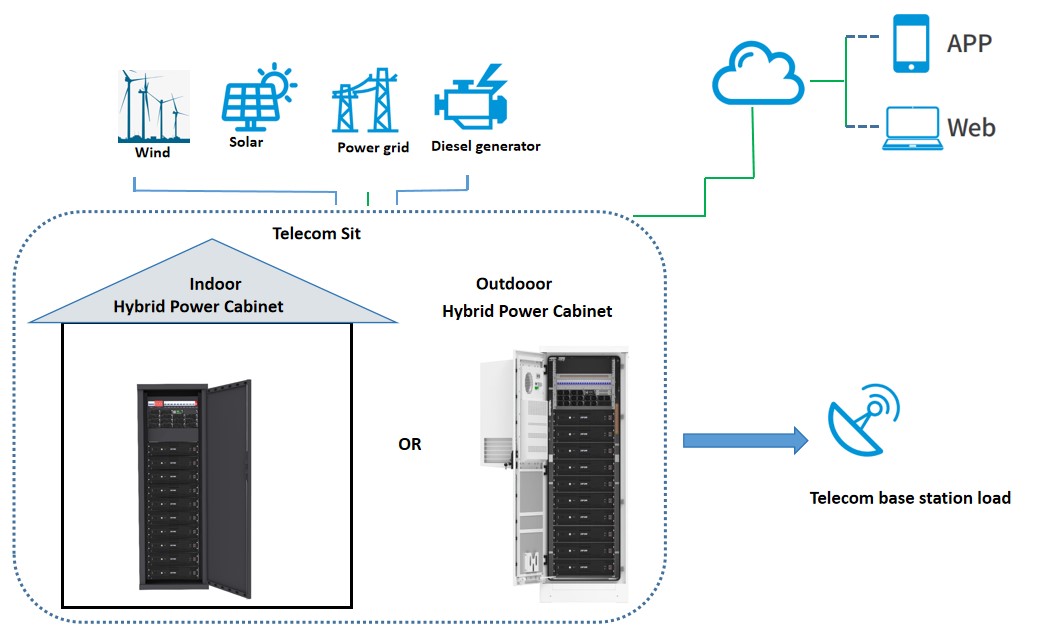

Prise en charge d’entrée multi-énergie : prend en charge le secteur, le diesel et l’énergie solaire.
Prend en charge plusieurs armoires système en parallèle : augmente la puissance de sortie
Prend en charge plusieurs modes de stockage d'énergie : mode d'écrêtage de pointe, mode de régulation de pointe, etc.
Réserver un espace pour l'installation d'équipements de communication

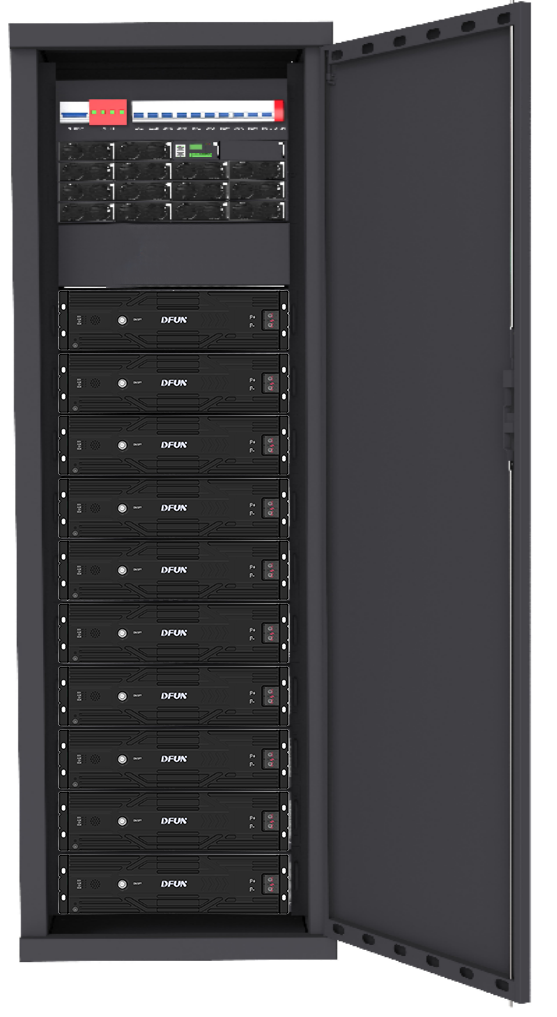

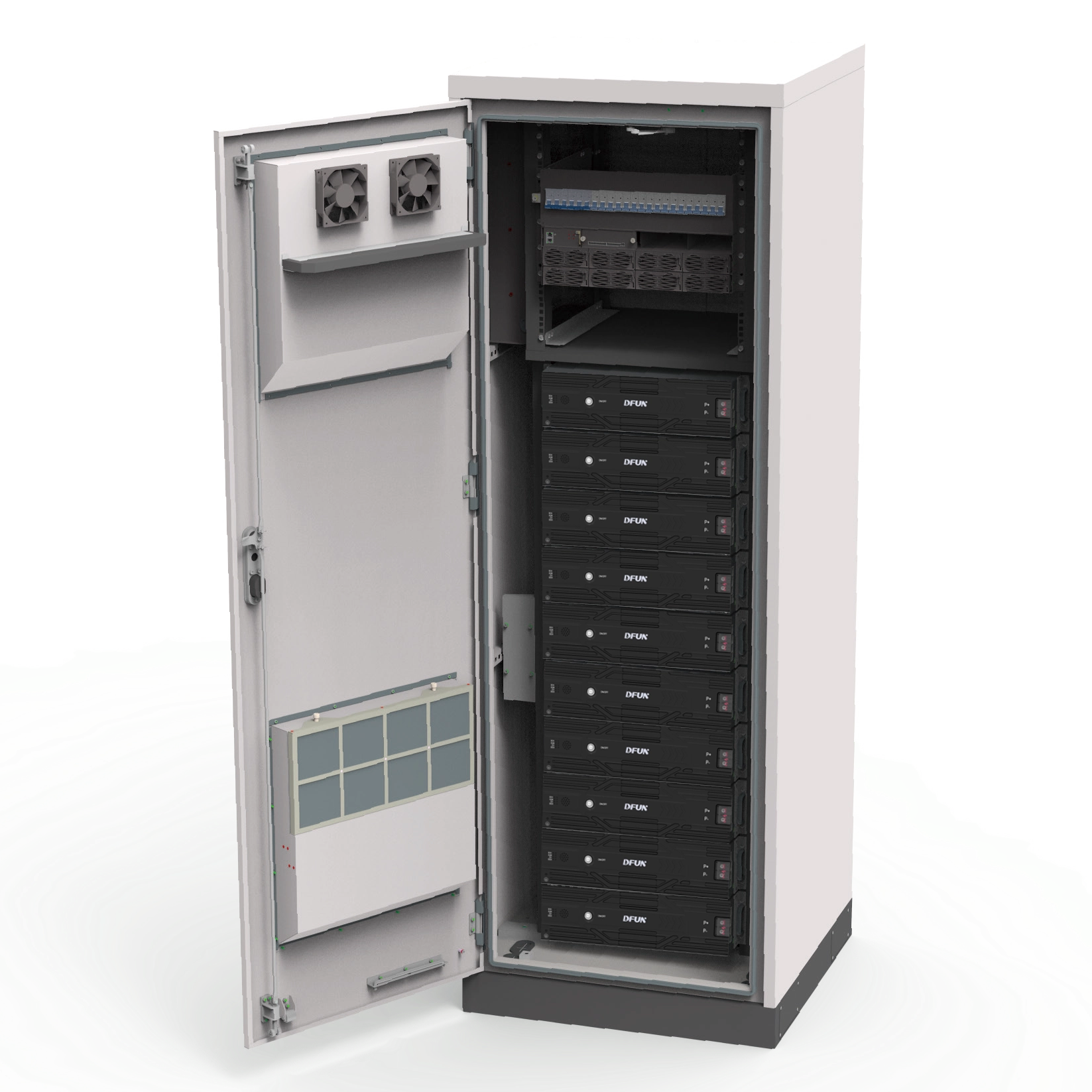

Type de solution | Solution 1 (extérieur) | Solution 2 (intérieur) | |
Type de produit | DFCA48-O-XXX-XXX-X | DFCA48-I-XXX-XXX-X | |
Système | Dimension (L × P × H) | 700 mm × 800 mm × 2200 mm | 600-800-2000mm |
Poids | < 256 kg (sans modules redresseurs, batterie, autres équipements en option) | < 200 kg (sans modules redresseurs, batterie, autres équipements en option) | |
Mode d'installation | Installation au sol (Extérieur) | Intérieur | |
Mode de câblage | Du bas | Du bas ou du haut | |
Mode d'entretien | De face | De l'avant et de l'arrière | |
Matériau du meuble | Tôle galvanisée SGCC à forte résistance à la corrosion | Plaque d'acier laminée à froid de haute qualité SPCC | |
Couleur du meuble | Gris clair : RAL 7035 | Gris clair :RAL9007 | |
Barre de mise à la terre | 7×M6,1×M8 | ||
EMC | EN300386 Classe A | ||
Niveau de protection | IP55 | IP20 | |
Batterie | Rack intérieur et espace | Rack 3U, 19 pouces (selon configuration réelle) | |
Type de batterie | Max. 10 piècesDFPA48100-S/DFPA48165-S | ||
Mode refroidissement | Climatiseur CC | DC48V 1000W | NON |
Unité de distribution d' énergie |
Entrée CA | 220/384 Vac triphasé à quatre fils, compatible avec monophasé triphasé : 200-240 Vac/346-415 Vac monophasé : 200-240 Vac, prise en charge des entrées de générateur diesel | |
Type ATS | ATS-63A1/ATS-63A2/ATS-125C1 (en option, uniquement pour deux entrées CA) | ||
Entrée PV | Tension d'entrée : 102 V (plage 70-150 V), capacité d'entrée 63 A/2P*4. | ||
Sortie CC | Tension : mode normal : 42 V CC-58 V CC, module Boost : 53,5 V CC pour prendre en charge une constante de 57 V CC (doit être installé avec une batterie au lithium intelligente). | ||
Courant maximum 36 kW (600 A) | |||
Branche de batterie | Disjoncteur : 125A × 10 | ||
Branche LLVD | 2×125AMCB,3×63AMCB (LLVD1) | ||
Succursale BLVD | 2×32AMCB,2×40AMCB,4×63AMCB,4 × 63AMCB,2 ×125AMCB | ||
SPD | Entrée CA : ： 40 kA (8/20 μs) | ||
Sortie CC : 20 kA/max=40KA, 8/20 μ | |||
Redresseur | Entrée/Sortie | Entrée 85-300VAC ; Sortie 42-58VDC ; Puissance 3000W, maximum 12 configurations | |
PV Module | Entrée/Sortie | Tension d'entrée : DC70-150V Sortie : 3000W (0-62,5A@-42Vdcto-58Vdc) : efficacité ≥ 0,96 (en option) | |
Surveillance | Configuration des interfaces | Entrée DI : DI*6, Sortie DO : DO*6, Interface de communication : RS485*1, LAN*1 | |
Environnement | Température de fonctionnement | 0ºC à +45ºC + rayonnement solaire (supporte -20ºC si configuré la boîte de préchauffage)） | |
Température de stockage | –40 ℃ ~ +70 ℃ | –20 ℃ ~ +60 ℃ | |
Humidité relative de fonctionnement | 5% à 95% (sans condensation) | ||
Altitude | 0 à 4 000 m ( déclassement de température de 1 °C par 200 m de 2 000 à 4 000 m) | ||
