Compteur d'énergie triphasé DFPM93 5A via CT

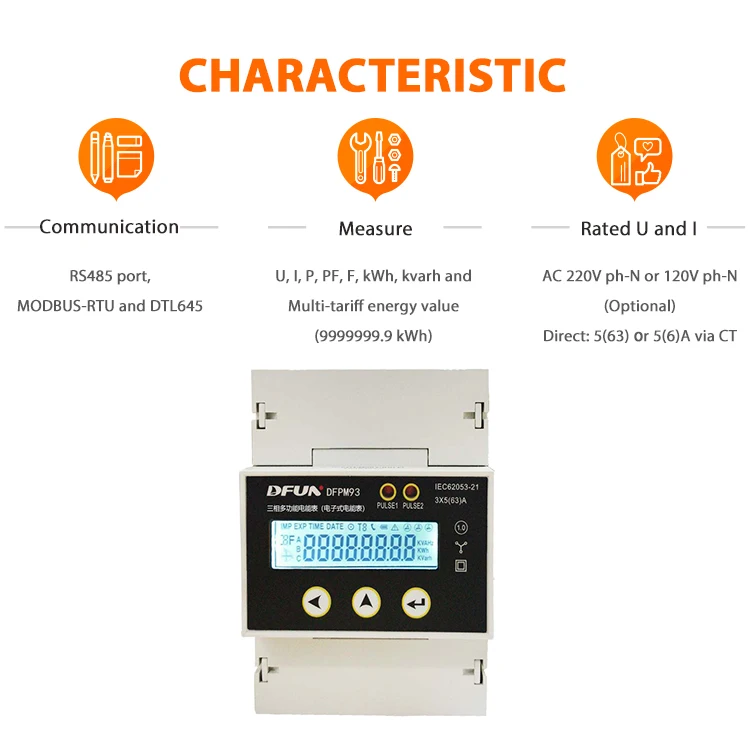

Caractéristique du compteur d'énergie triphasé

Le compteur d'énergie sur rail DIN DFPM93 est une sorte de nouveau compteur de type électronique triphasé. Le compteur est entièrement conforme aux exigences relatives de la norme internationale IDT IEC 62053-21:2003 (classe 1), IDT IEC 62053-22:2003 (classe 0,5S). Il s'agit d'une intégration de techniques microélectroniques à jour, d'un circuit intégré spécial à grande échelle, d'une technique avancée de technique d'échantillonnage numérique et de techniques SMT, etc.

Fonction de compteur d'énergie triphasé

Surveillance des données :

U, l, P, Q, S, PF, F, kWh, kvarh et valeur énergétique multitarif

Débit en bauds :

2400,4800,9600 points de base

Précision:

Précision kWh : Classe 1 pour 3x5(63) direct

Précision kWh : classe 0,5 s pour 3x5(6)A via CT

Sortie d'impulsion :

2 canaux pour kWh ou kvarh

Fréquence:

50 Hz/60 Hz (en option),

plage : 47 ~ 65 Hz

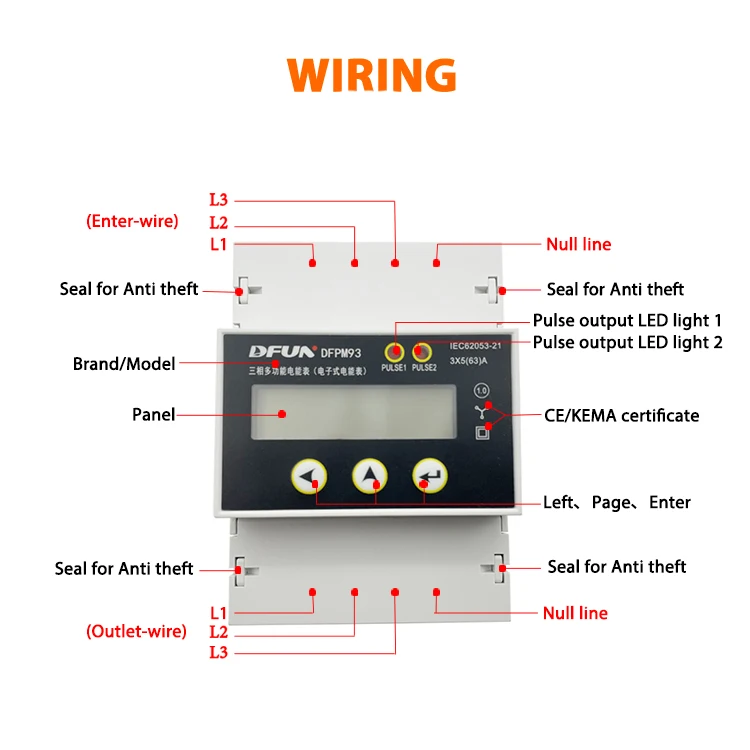

Câblage du compteur d'énergie triphasé

(1) Pour les modèles 5(6)A et 5(63)A, les bornes 11, 12 et 13, 14 peuvent être définies comme port de sortie d'impulsion de kWh ou de kvarh. Et la constante d'impulsion est réglable.

(2) Tous les ports de sortie d'impulsion sont des sorties d'impulsion passives, plage d'alimentation 5 ~ 30 Vdc.

(3) Les terminaux 15, 16 sont des terminaux de communication 485, 485B : 485-, 485A : 485+.

(4) Un bus n'est pas recommandé pour connecter plus de 30 pièces DFPM93, la longueur totale de la ligne de communication n'est pas recommandée supérieure à 800 mètres

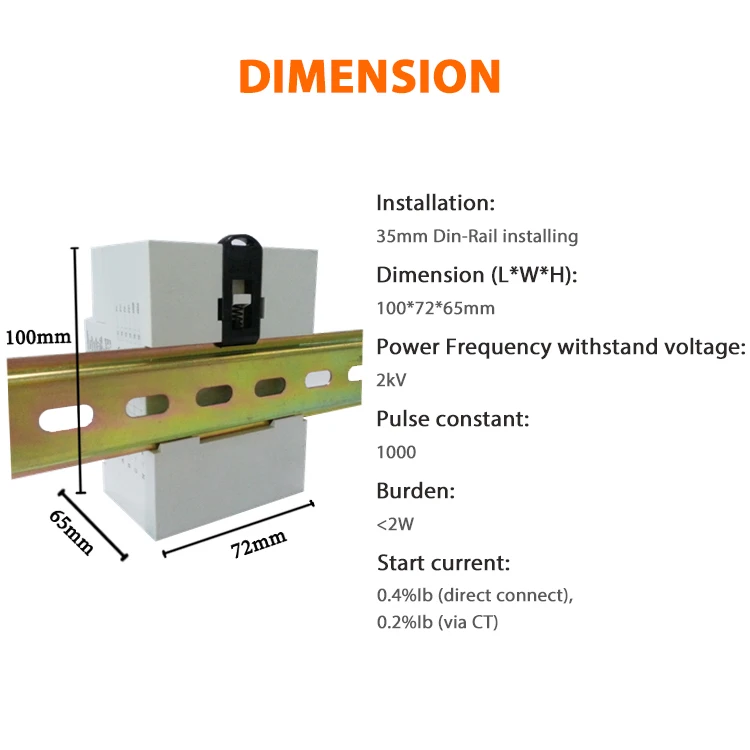

Dimension du compteur d'énergie triphasé
