Pourquoi un système de surveillance de batterie

La surveillance de la batterie de DFUN vous aide à prolonger la durée de vie de la batterie, à maintenir la disponibilité et à maximiser le retour sur investissement.

Économisez de l'argent et évitez les pertes commerciales

Surveillance 7*24h pour analyser et prédire les accidents de batterie qui pourraient survenir. Rapport de données précis et
alarme en temps réel ( via indicateur LED, notification système et notification SMS), permettant de répondre rapidement aux accidents potentiels de batterie.
Réduisez les coûts de contrôle et de maintenance humains.

Gagnez du temps

Surveillez à distance les données de la batterie et découvrez les défauts exacts de batteries individuelles spécifiques.

Prolonger la durée de vie de la batterie

Égalisez la tension de l'ensemble de la chaîne de batterie pour optimiser l'état de la batterie et prolonger sa durée de vie

Calcul précis du SOC et du SOH

Pour savoir exactement quand remplacer les piles.

Garantir la sécurité des personnes

Réduisez la fréquence des contacts physiques avec la batterie.

Surveiller la température et l'humidité ambiantes

Un dépassement de la limite de température et d'humidité ambiantes nuit aux
performances et à la capacité de la pâte.

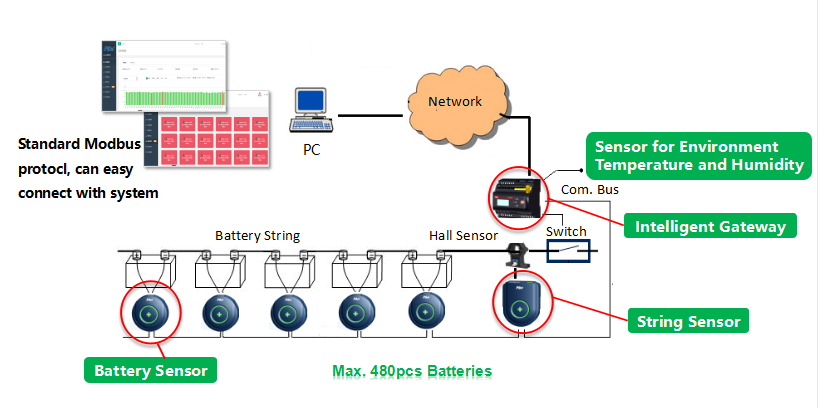

Comment ça marche ?

Capteur cellulaire

Mesurez la tension de la cellule, l'impédance interne et la température de la cellule à partir du pôle négatif.

Chaque capteur cellulaire communique entre eux via le protocole DL-BUS. Les données sont téléchargées sur le PBAT600 via un câble RJ11.

Capteur de chaîne

Mesurez la tension de chaîne, le courant de charge et de décharge via le capteur Hall.

Envoyez l'ordre au capteur cellulaire pour calculer le SOC et le SOH.

Égalisez la tension de toute la chaîne.

Porte

Stockez et analysez les données qu’il collecte.

Avec le serveur Web intégré, toutes les données peuvent être affichées sur le système de page Web.

Rapport sur la batterie, tel que la tension et le courant de la chaîne, la tension de la cellule, la température de la cellule, l'impédance de la cellule.

Localisation de l'alarme en cas de problèmes/problèmes de batterie.

Alarme SMS.

Disponible pour les protocoles de communication Modbus-TCP/IP et SNMP.

Mesurez la température et l'humidité ambiantes.

Que mesurons-nous ?

Le système de surveillance de la batterie DFUN assure une surveillance 24 heures sur 24, 7 jours sur 7 et 365 jours par an, des paramètres clés de la cellule de batterie et de la chaîne de batterie. Les utilisateurs peuvent définir des seuils pour chaque paramètre et une alarme peut être déclenchée une fois que les valeurs de ces paramètres clés atteignent la limite des seuils. Les utilisateurs réagissent ensuite rapidement aux alarmes et évitent les accidents de batterie catastrophiques et évitent les pertes commerciales coûteuses causées par une panne de batterie.

Impédance interne de la cellule de batterie

L'impédance interne augmente progressivement au fur et à mesure du temps de service. L'impédance interne affecte dans une large mesure la durée de vie de la batterie. Plus la résistance est faible, moins la batterie rencontre de restrictions pour fournir les puissances nécessaires . Nous pouvons déterminer avec précision la fin de vie en fonction de l'évolution de l'impédance de la batterie.
Des lectures d'impédance élevée pourraient être l'alarme en cas de problèmes tels qu'une connexion défectueuse et un circuit ouvert.

Tension des cellules de la batterie

Charger la batterie à la tension correcte est essentiel aux performances et à la durée de vie de la batterie. Une tension de charge incorrecte peut nuire gravement à la capacité de la batterie et réduire sa durée de vie. En outre, cela peut également entraîner une formation excessive de gaz, de bosses et de corrosion. La mesure de la tension des cellules permet également d'identifier les pannes catastrophiques de la batterie, telles qu'un court-circuit de la batterie.

Température interne de la cellule de la batterie

Les courants de charge et de décharge augmentent la température des batteries et la température affecte directement la durée de vie et la capacité de stockage des batteries. Une surchauffe peut entraîner une production excessive de gaz et même une explosion. Le système de surveillance de la batterie DFUN mesure la température interne à partir du pôle négatif, qui est beaucoup plus proche de la température réelle à l'intérieur de la batterie.

SOC (état de charge)

Le SOC est défini comme la capacité disponible exprimée en pourcentage. Connaître l’état de charge de la batterie, c’est comme connaître la quantité de carburant dans votre réservoir de carburant. Le SOC indique combien de temps une batterie continuera à fonctionner avant de devoir être rechargée.

SOH (État de Santé)

Le but de mesurer le SOH (état de santé) est de fournir une indication des performances que l'on peut attendre de la batterie dans son état actuel ou de fournir une indication de la durée de vie utile de la batterie qui a été consommée et de la quantité restante avant qu'elle ne doive être remplacée. Dans les applications critiques telles que les centrales électriques de secours et de secours, le SOC indique si une batterie sera capable de supporter la charge lorsqu'elle est appelée à le faire. La connaissance du SOH aidera également l'ingénieur d'usine à anticiper les problèmes pour diagnostiquer les pannes ou planifier le remplacement. Il s’agit essentiellement d’une fonction de surveillance qui suit les changements à long terme de la batterie.

Courant de charge et de décharge de chaîne

La mesure du courant de chaîne permet de connaître l’énergie délivrée et reçue par chaque chaîne de batterie. Une charge incorrecte de la batterie et des défauts de fuite peuvent être détectés en mesurant le courant de chaîne.

Tension de chaîne

Mesurer la tension de la chaîne peut aider à déterminer si les batteries sont chargées à la tension correcte

Courant d'ondulation de chaîne et tension d'ondulation

Le courant et la tension d'ondulation sont provoqués par une suppression incomplète de la forme d'onde alternative au sein de l'alimentation. Le système de surveillance de la batterie DFUN peut mesurer un courant d'ondulation et une tension d'ondulation excessifs.

Équilibrage/égalisation de tension

Une surcharge ou une sous-charge peut nuire gravement à la capacité de la batterie. La capacité d’une chaîne de batterie entière dépend de la cellule de batterie ayant la capacité la plus faible. Par conséquent, il est très essentiel de maintenir la tension de toutes les batteries équilibrée/égalisée dans chaque chaîne.

Température et humidité ambiantes

La meilleure plage de température ambiante pour une batterie au plomb est de 20 ℃ à 25 ℃. Une augmentation de température de 8 à 10 degrés peut réduire la durée de vie de la batterie de 50 %. Une humidité ambiante élevée peut entraîner une corrosion accélérée, tandis qu'une faible humidité ambiante peut entraîner de l'électricité statique et des incendies.

Quelles que soient la taille et l’échelle de vos opérations – d’une seule chaîne de batteries à plusieurs sites système dans le monde – DFUN propose une solution de surveillance des batteries adaptée à vos besoins.
