Comment fonctionne une batterie au plomb ?

Les batteries au plomb constituent la pierre angulaire de la technologie de stockage d’énergie depuis leur invention au milieu du XIXe siècle. Ces sources d'énergie fiables sont largement utilisées dans diverses applications. Comprendre le fonctionnement des batteries au plomb est essentiel pour optimiser leurs performances et prolonger leur durée de vie.

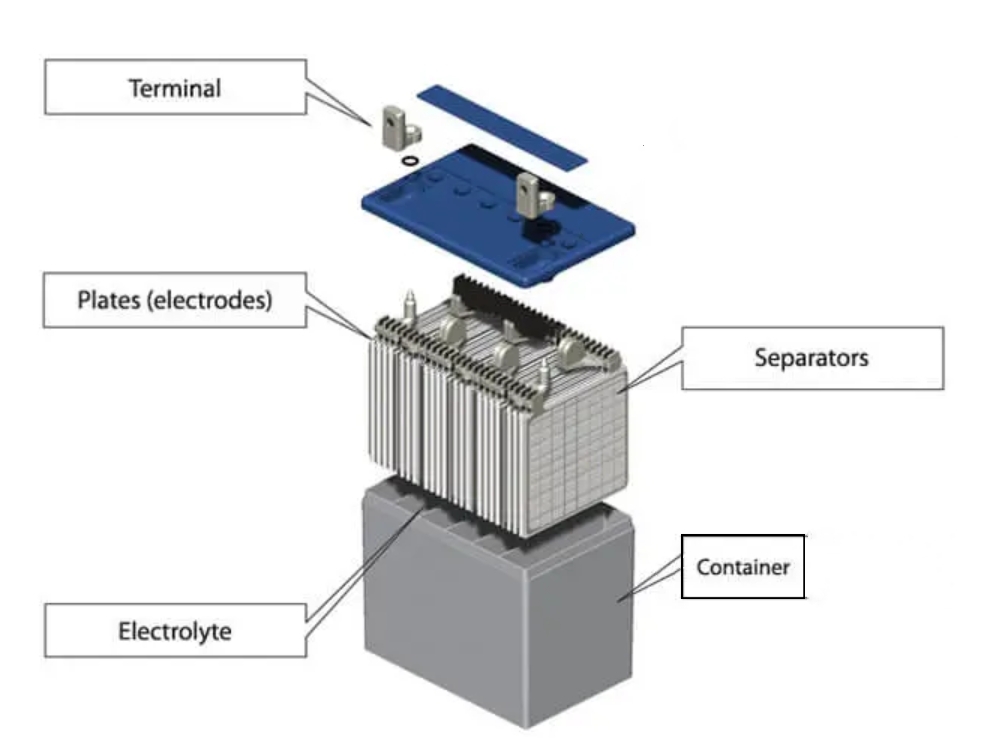

Structure de la batterie au plomb

Une batterie au plomb se compose de plusieurs composants clés qui fonctionnent ensemble pour stocker et libérer efficacement l’énergie électrique. Les principaux éléments comprennent :

• Plaques : Fabriquées à partir de dioxyde de plomb (plaques positives) et de plomb spongieux (plaques négatives), elles sont immergées dans une solution électrolytique.

• Électrolyte : Mélange d’acide sulfurique et d’eau, qui facilite les réactions chimiques nécessaires au stockage de l’énergie.

• Séparateurs : de minces matériaux isolants sont placés entre les plaques positives et négatives pour éviter les courts-circuits tout en permettant le mouvement ionique.

• Conteneur : Un boîtier robuste qui abrite tous les composants internes, généralement fabriqués à partir de plastique ou de caoutchouc durable.

• Bornes : La batterie a deux bornes : positive et négative. Les bornes scellées contribuent à une décharge de courant élevée et à une longue durée de vie.

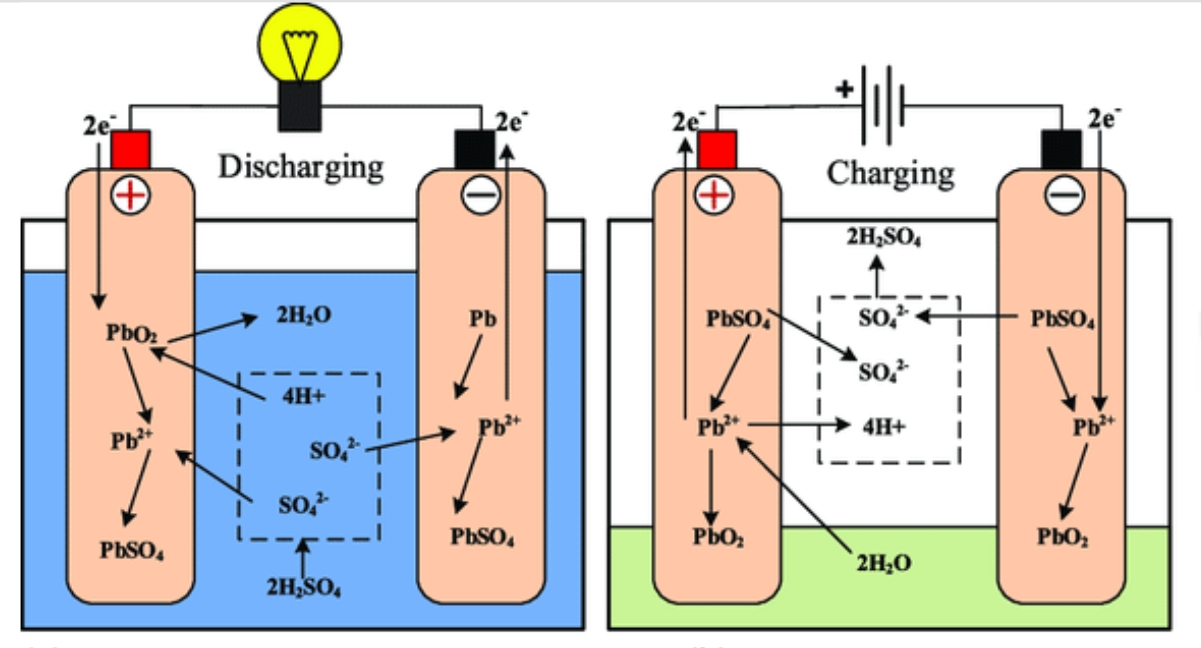

Principes de fonctionnement de la batterie au plomb

Le fonctionnement d’une batterie au plomb s’articule autour de réactions chimiques réversibles entre les matériaux actifs des plaques et la solution électrolytique.

Pendant la décharge, le processus suivant se produit :

L'acide sulfurique présent dans l'électrolyte réagit avec les plaques positives (dioxyde de plomb) et négatives (plomb éponge). Cette réaction produit du sulfate de plomb sur les deux plaques tout en libérant des électrons via un circuit externe, générant ainsi un courant électrique. Lorsque les électrons circulent de la plaque négative vers la plaque positive via une charge externe, l'énergie est fournie aux appareils connectés.

Pendant la charge, ce processus est inversé :

Une source d'alimentation externe applique une tension aux bornes de la batterie. La tension appliquée ramène les électrons dans la plaque négative tout en reconvertissant le sulfate de plomb dans ses formes originales : dioxyde de plomb sur les plaques positives et plomb éponge sur les plaques négatives. Les concentrations d'acide sulfurique augmentent à mesure que les molécules d'eau se divisent pendant l'électrolyse.

Cette nature cyclique permet aux batteries au plomb d'être rechargées plusieurs fois sans dégradation significative lorsqu'elles sont correctement entretenues.

Méthodes de charge et de décharge

Techniques de chargement appropriées

Des pratiques de charge efficaces sont cruciales pour maintenir des performances optimales dans les batteries au plomb :

• Charge à tension constante : Cette méthode permet une charge où la tension est maintenue à une valeur constante. L'avantage est que le courant de charge est automatiquement ajusté à mesure que l'état de charge de la batterie change.

• Charge en trois étapes : comprenant une charge de masse (courant constant), une charge d'absorption (tension constante) et une charge d'entretien (mode maintenance), cette technique garantit une recharge complète sans contrainte excessive sur les composants de la batterie.




La surveillance de la température pendant la charge est vitale ; des températures élevées peuvent accélérer des processus néfastes comme le gazage ou l’emballement thermique.

Méthodes de décharge efficaces

Les cycles de décharge doivent être gérés avec soin pour éviter les décharges profondes qui peuvent nuire à la santé de la batterie :

Évitez autant que possible de décharger au-delà d’une profondeur de décharge de 50 % ; des décharges profondes fréquentes raccourcissent considérablement la durée de vie globale.

Conclusion

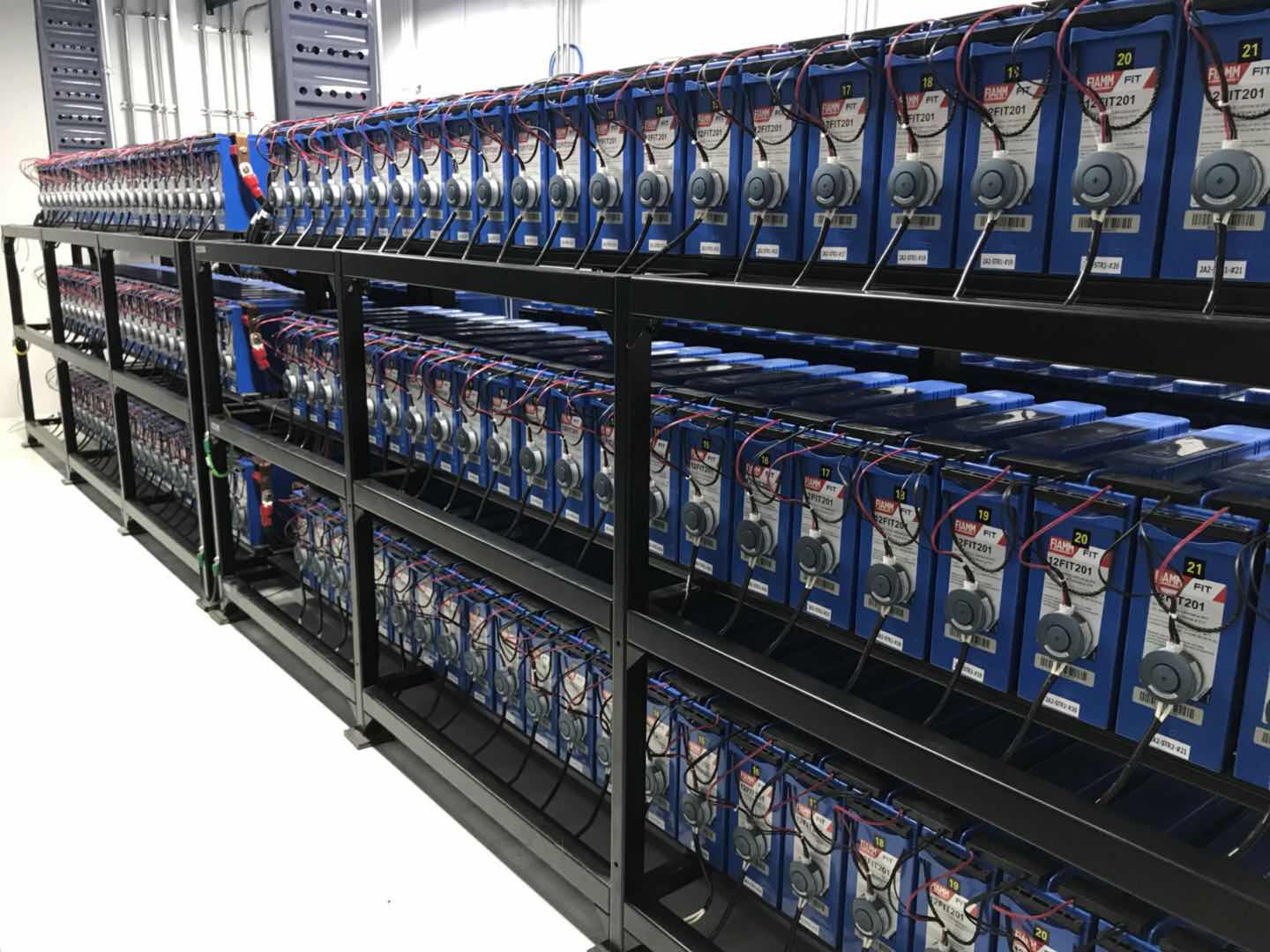

Les batteries au plomb sont essentielles pour un stockage fiable de l’énergie dans diverses applications. En comprenant leur structure et leurs principes de fonctionnement, les utilisateurs peuvent optimiser les performances et prolonger leur durée de vie. Une surveillance adéquate de la charge et de la décharge est cruciale. La mise en œuvre des systèmes de surveillance des batteries (BMS) DFUN garantit que les batteries au plomb restent un élément essentiel des solutions de stockage d'énergie. Le système surveille les tensions des cellules individuelles et les courants de charge/décharge dans les configurations multicellulaires, et comprend des fonctionnalités d'activation et d'équilibrage de la batterie pour améliorer le contrôle et la maintenance.
