La capacité de décharge réelle des batteries qui fonctionnent dans des conditions de charge d'entretien pendant de longues périodes est souvent floue. S'appuyer uniquement sur des méthodes de test de capacité conventionnelles offre une précision limitée. Bien que les changements de tension de la batterie et de résistance interne puissent indiquer en partie une dégradation de la capacité, ces paramètres ne constituent pas des mesures définitives pour mesurer la capacité de la batterie.
La seule solution fiable consiste à effectuer périodiquement des tests de capacité via des cycles de charge-décharge contrôlés. Cela garantit que les batteries fonctionnent à au moins 80 % de leur capacité, répondant aux exigences des charges CC lors des pannes de courant CA et identifiant les problèmes potentiels de batterie. Il s’agit d’un élément essentiel de la fiabilité du système d’alimentation CC.
La solution de test de capacité du banc de batteries DFUN intègre plusieurs fonctions, notamment la surveillance en ligne à distance, les tests de décharge de capacité, la charge intelligente segmentée, le fonctionnement et la maintenance intelligents de la batterie, l'équilibrage et l'activation de la batterie. Il convient aux systèmes d'alimentation CC tels que les alimentations de télécommunications (48 V) et les alimentations opérationnelles (110 et 220 V).
S'appuyant sur des années d'expertise technique et d'application dans les systèmes d'alimentation CC, DFUN a développé des systèmes de test de capacité des parcs de batteries en ligne en temps réel. Une innovation clé est l'introduction d'une unité de protection contre les décharges, permettant d'effectuer des tests de capacité dans des conditions sécurisées.
L'unité de protection contre les décharges est constituée d'une diode unidirectionnelle et d'un contacteur normalement fermé connectés en parallèle puis insérés dans le circuit d'alimentation de la batterie. Lors des tests de capacité, la diode garantit que la charge s'arrête tandis que la décharge continue. Cela empêche le dispositif de charge de fournir du courant au groupe de batteries, plaçant ainsi le groupe de batteries dans un état de veille chaude (en ligne en temps réel). Quel que soit l'état opérationnel du système de test de capacité, le parc de batteries reste en ligne. En cas de panne du dispositif de charge ou du système CA, le parc de batteries alimente instantanément la charge CC.

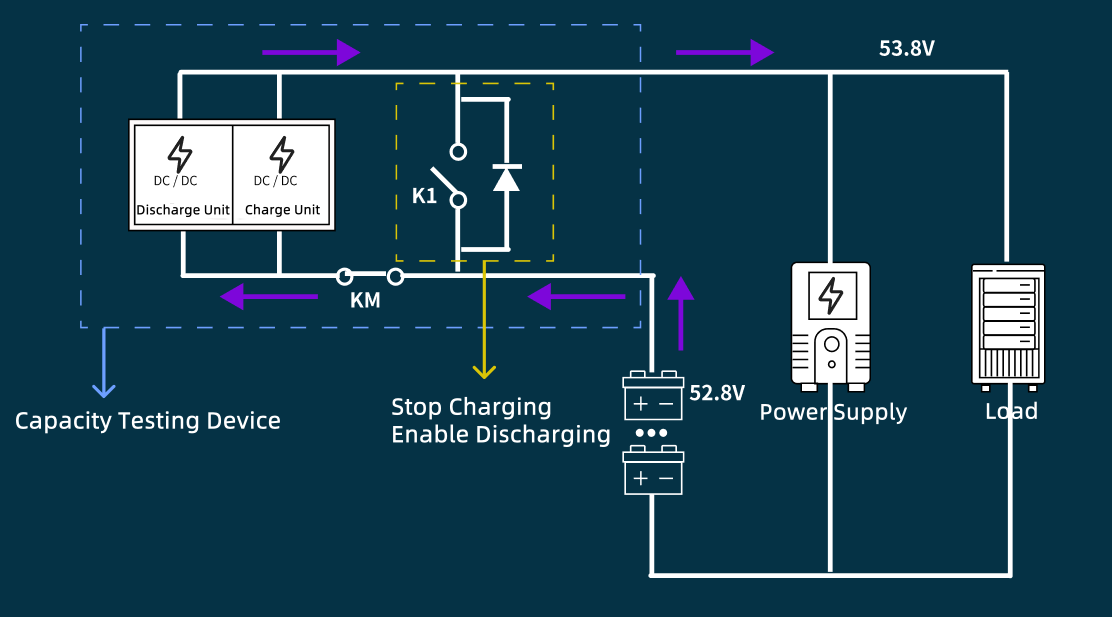

Système de test de capacité en ligne à distance pour les alimentations électriques de télécommunications (48 V)
Système de test de capacité en ligne à distance pour les alimentations opérationnelles (110 V et 220 V)
K1 reste fermé, connectant le parc de batteries au bus DC/dispositif de charge.
Le parc de batteries peut à la fois charger et décharger. En cas de panne du système CA/du dispositif de chargement, le groupe de batteries fournit une alimentation en temps réel à la charge CC.
Alimentations pour télécommunications (48 V)
K1 ouvert, KM fermé : la batterie se décharge via l'unité de décharge progressive DC/DC et se connecte au bus DC. Pendant cet état, la tension de sortie du système de test de capacité est supérieure à la tension d'alimentation CC, garantissant que la charge est alimentée par le système de test de capacité (banc de batteries). Le circuit de diode (D1) arrête la charge, permettant la décharge.
Alimentations opérationnelles (110 V et 220 V)
K1 ouvert, K11 fermé : le parc de batteries se décharge via l'onduleur PCS, renvoyant de l'énergie au réseau AC. Le circuit de diode (D1) arrête la charge, permettant la décharge.
Dans les deux types de systèmes, l'unité de protection contre les décharges (K/D) garantit que même si des défauts surviennent dans le système CA, le dispositif de charge ou le système de test de capacité, le parc de batteries reste capable de fournir de l'énergie en temps réel à la charge CC. Cette réactivité immédiate satisfait les demandes d’énergie de secours dans des scénarios extrêmes.
En intégrant l'unité de protection contre les décharges (K/D) dans le circuit d'alimentation de la batterie, le système garantit une alimentation électrique ininterrompue du parc de batteries pendant les tests périodiques de décharge de capacité. Cela améliore la sécurité et la fiabilité des systèmes d’alimentation CC, offrant ainsi une sécurité robuste pour les opérations critiques.
