Compteur d'énergie CC multiboucle DFPM207L

Présentation du produit

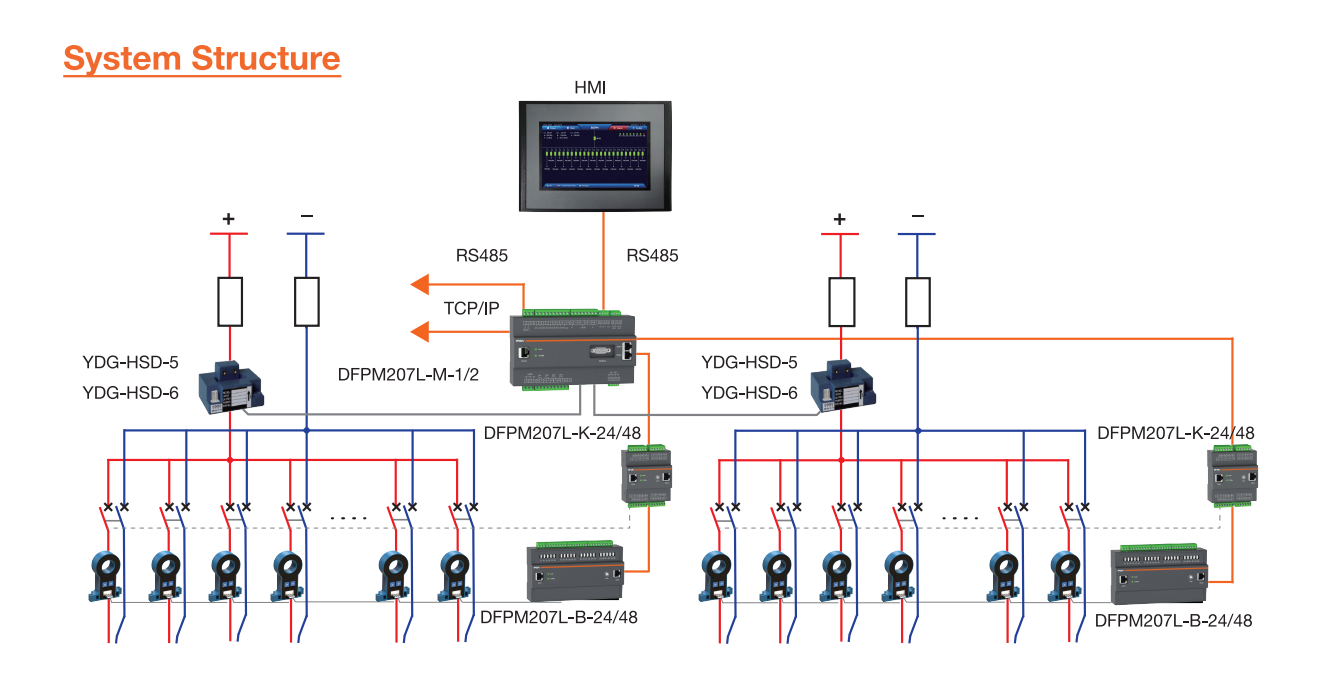

Conçu pour 48 systèmes DC dans les salles de serveurs et les centres de données, ce compteur de haute précision fournit une collecte complète de données énergétiques aux points de distribution (par exemple, les armoires de barres blindées), permettant une surveillance de l"alimentation en temps réel et une optimisation de l"efficacité énergétique.

Prise en charge de la tension : systèmes DC 48 V

> Options du circuit principal :

1) 1 ou 2 canaux d"entrée (mesure complète des paramètres électriques)

2) Capteurs Hall (entrée) : 400A/600A/800A/1600A (sélectionnable)

3)10:8xDI, 2/4xDO

4) Capteur de température/humidité en option (+0,5°C de précision)

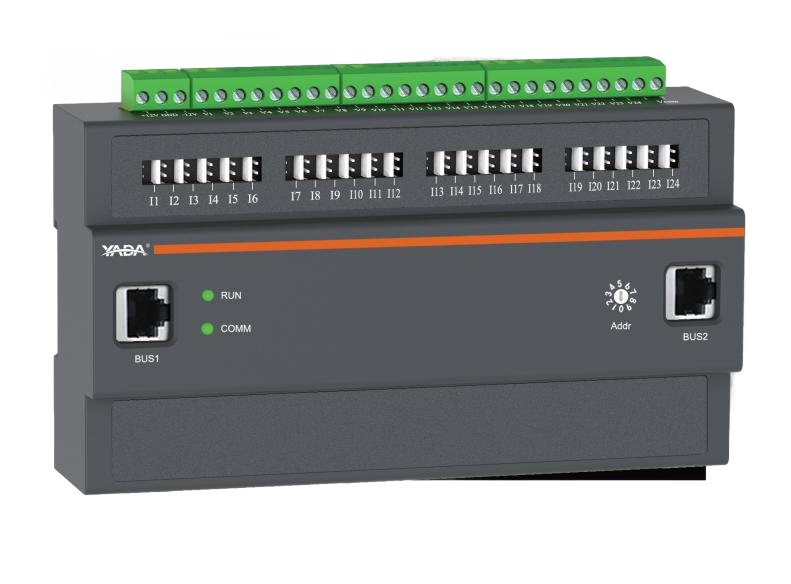

> Circuits de dérivation :

1) Mesure le courant/énergie pour Max.144 circuits de dérivation

2) Capteurs Hall (sortie) : 50A/100A/200A

3) 144xDI pour le retour d"état.

> Protocoles : Modbus-RTU/TCP

> Ports de communication et d'interface : 1xRJ45, 2xRS485 (RS485-1 pour l'hôte, RS485-2 pour l'IHM)

> Protocoles : Modbus-RTU/TCP

Présentation du produit

> Unité de surveillance de ligne entrante : DFPM207L-M-1/2

- Capacités de mesure Canaux d"entrée : 1 ou 2 lignes entrantes (sélectionnables)

- Tension nominale : systèmes DC48V

- Précision:

1) Tension/Courant : Classe 0,5 (+0,5 %)

2) Puissance/Énergie : Classe 1 (+1,0 %)

-E/S : 8 x DI/2 x DO(M2)/4 x DO(M1)

- Surveillance environnementale :

1) Plage de température : -20°C à +80°C (+0,5°C à 25°C)

2) Plage d"humidité : 0-100 % RH (+5 % RH)

-Interfaces de communication :

1) Liaison montante : 1xRJ45 + 2xRS485 (RS485-1 pour l"hôte, RS485-2 pour l"IHM)

2) Liaison descendante : BUS1/BUS2 (compatible en guirlande)

- Prise en charge du protocole : Modbus-RTU/TCP

- Alimentation et installation auxiliaire : DC ± 12 V (tolérance ± 10 %)

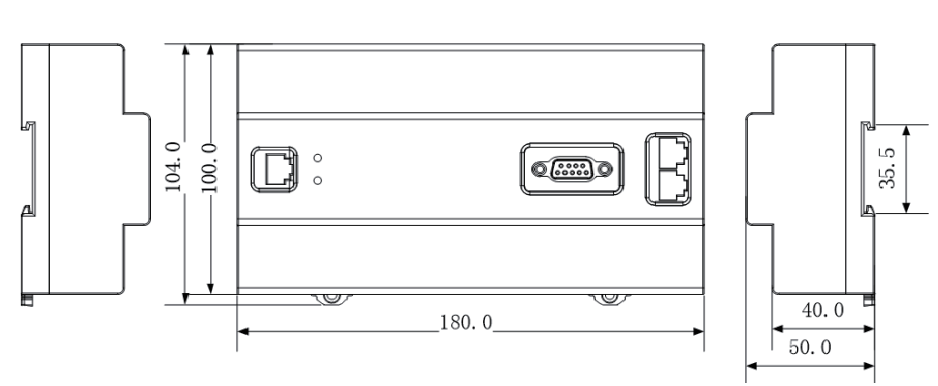

Montage : Rail DIN standard
