144 circuits. Un système de compteur d’énergie multi-boucles DFUN.
Dans une conception conventionnelle à un compteur par circuit, la surveillance de 144 circuits électriques peut nécessiter jusqu'à 144 compteurs individuels. Un compteur d'énergie multi-boucles DFUN consolide le même périmètre de surveillance en un système coordonné composé d'un contrôleur principal, d'unités de mesure modulaires et de transformateurs de courant.
Le DFPM206 prend en charge jusqu'à 144 canaux de surveillance de circuits de dérivation CA, aidant ainsi les centres de données et autres systèmes d'alimentation haute densité à simplifier la conception des panneaux, les communications, la mise en service et la gestion de l'énergie au niveau des succursales.
Qu'est-ce qu'un compteur d'énergie multiboucle?
Un compteur d'énergie multiboucle est un système de mesure électrique centralisé qui surveille plusieurs circuits entrants et de dérivation via un seul contrôleur. Contrairement à un compteur conventionnel qui dessert normalement un circuit, un système multi-boucles combine un contrôleur, des modules de mesure et des capteurs de courant pour collecter des données électriques au niveau du circuit dans une architecture coordonnée.
DFUN propose des modèles multi-boucles dédiés aux systèmes AC et DC:
DFPM201: jusqu'à 12 circuits DC
DFPM211: jusqu'à 45 circuits alternatifs monophasés ou 15 circuits triphasés
DFPM206: jusqu'à 144 circuits de dérivation AC
Cette approche modulaire est particulièrement utile lorsqu'un projet nécessite une densité de circuits élevée, un espace de panneau limité, des communications centralisées et une visibilité détaillée au niveau des succursales.
Compteurs d'énergie traditionnels par rapport à la mesure multi-boucles DFUN
Dans un système conventionnel à un compteur par circuit, 144 circuits surveillés peuvent nécessiter jusqu'à 144 compteurs individuels. Un système multi-boucles DFUN utilise un contrôleur centralisé et des unités de dérivation modulaires pour surveiller la même échelle de circuit via une architecture coordonnée.
| Comparaison | Compteurs conventionnels | Système multi-boucles DFUN |
| Architecture de comptage | Un compteur autonome par circuit | Contrôleur central avec unités de mesure modulaires |
| unités | ||
| projet de 144 circuits | Jusqu'à 144 mètres individuels | Une configuration système DFPM206 |
| Conception des panneaux | Coupures de compteurs répétées ou appareils sur rail DIN | Contrôleur compact et modules de mesure |
| Câblage | Câblage d'alimentation et de communication répété pour chaque compteur | Communication centralisée avec extension modulaire |
| Gestion des données | Mesures réparties sur de nombreux appareils | Données de succursale organisées dans un seul système |
| Expansion | Ajouter un autre compteur complet | Ajoutez des modules compatibles à 24 ou 48 canaux |
| Communications | Cela dépend de chaque compteur individuel | Modbus RTU et Modbus TCP sur DFPM206 |
| Analyse harmonique | Dépend du modèle | Jusqu'à la 63ème commande sur DFPM206 |
| Entretien | De nombreux compteurs et adresses indépendants | Architecture système coordonnée |
| Communications | Cela dépend de chaque compteur individuel | Modbus RTU et Modbus TCP sur DFPM206 |
| Analyse harmonique | Dépend du modèle | Jusqu'à la 63ème commande sur DFPM206 |
| Entretien | De nombreux compteurs et adresses indépendants | Architecture système coordonnée |
Résumé: DFUN ne fabrique pas simplement un compteur conventionnel plus petit. Il remplace une architecture distribuée d'un compteur par circuit par un système de surveillance modulaire multi-circuits.
Quel compteur d'énergie multiboucle DFUN convient le mieux à votre projet?
Compteur d'énergie CC multicanal DFPM201
Le DFPM201 est conçu pour les applications -48 VCC telles que les systèmes de facturation des sites de télécommunications et la gestion de la charge CC.
Spécifications clés
Prend en charge jusqu'à 12 circuits CC monophasés
Précision de tension et de courant: classe 0,5S
Précision énergétique: classe 1.0
Communication RS485
Protocole Modbus RTU
Contrôleur principal modulaire et modules de mesure
Idéal pour
Sites télécoms
Distribution -48 VCC
Surveillance de la charge DC
Mesure d'énergie CC au niveau de la branche

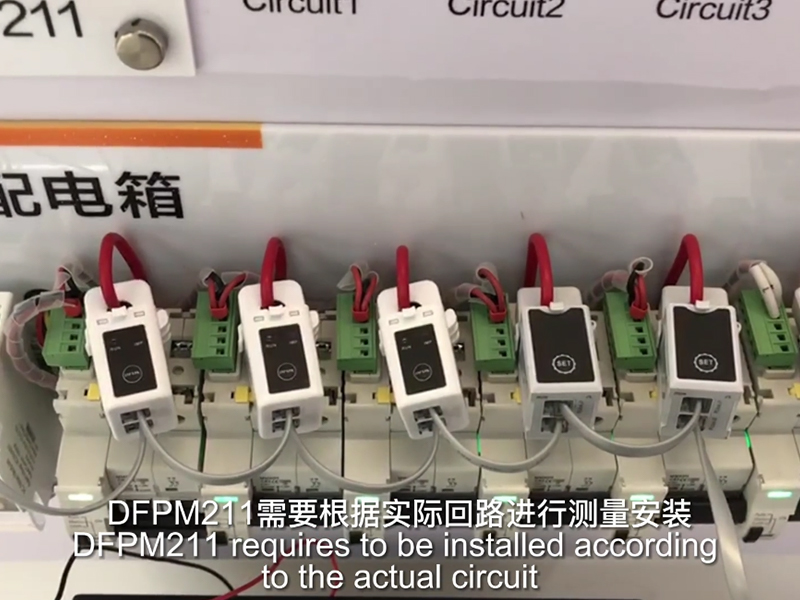

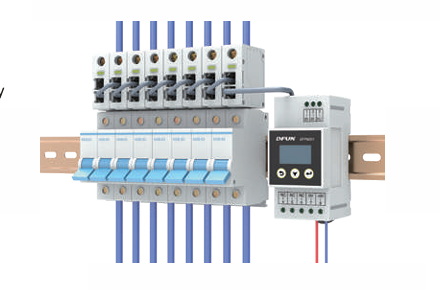

Compteur d'énergie CA multicanal DFPM211
DFPM211 est un système de mesure CA modulaire compact pour la gestion de l'énergie des télécommunications, les centres de données et autres applications CA multicircuits.
Spécifications clés
Prend en charge jusqu'à 45 circuits monophasés
Prend en charge jusqu'à 15 circuits triphasés
Précision de tension et de courant: classe 0,5S
Précision énergétique: classe 1.0
Communication RS485
Protocole Modbus RTU
Avantages de l'installation documentés
Économise 50% d'espace d'installation
Économise 50% des heures d'installation
Permet d'économiser 50% du temps de débogage du système
Idéal pour
Distribution AC moyenne densité
Installations de télécommunications
Gestion de l'énergie commerciale
Distribution auxiliaire du centre de données

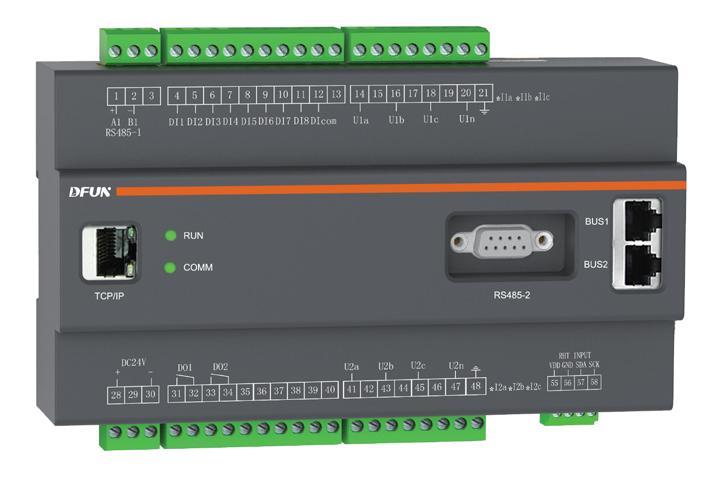

Compteur d'énergie CA multicanal DFPM206
Le DFPM206 est conçu pour les centres de données et les salles de serveurs qui nécessitent une collecte de données énergétiques à haute densité et une surveillance de la distribution d'énergie en temps réel.
Spécifications clés
Une ou deux lignes entrantes
Surveillance de sortie de dérivation maximale de 144 canaux
Modules de surveillance de dérivation à 24 ou 48 canaux
Options de TC de dérivation: 50A ou 100A
Options CT à pince ou à noyau divisé
Surveillance facultative du neutre et du courant de fuite
Analyse harmonique de tension et de courant jusqu'au 63ème ordre
Huit entrées numériques et deux sorties numériques
Une interface de communication RJ45 et deux interfaces RS485
Modbus RTU et Modbus TCP
IHM à écran tactile en option
Plus de 5 000 enregistrements d'événements
Requête d'événements historiques et diagnostic de défauts
Installation sur rail DIN
Précision des mesures
Tension et courant: ±0,5%
Puissance et énergie: ±1%
Fréquence: ±0,02 Hz
Idéal pour
Centres de données
Salle de serveurs
Surveillance des circuits de dérivation haute densité
Panneaux de distribution d'énergie critiques
Gestion de l'énergie des points finaux
Comment fonctionne le système à 144 circuits DFPM206?
Un système DFPM206 est construit en quatre couches coordonnées:
1. Transformateurs de courant de dérivation
Les transformateurs de courant mesurent les circuits sortants individuels. Le DFPM206 prend en charge les options de TC de dérivation de 50 A et 100 A dans les configurations à pince ou à noyau divisé.
2. Modules de surveillance des agences
Les unités de dérivation DFPM206 surveillent 24 ou 48 circuits monophasés. Plusieurs modules peuvent être combinés pour faire évoluer le système jusqu'à un maximum de 144 canaux de dérivation.
3. Contrôleur principal
Le contrôleur principal DFPM206 surveille une ou deux lignes entrantes, organise les données des succursales et assure la communication avec la plateforme de surveillance en amont.
4. Plateforme centrale de surveillance
Le contrôleur se connecte à une plateforme de surveillance de l'alimentation, de gestion de l'infrastructure du centre de données, de gestion des bâtiments ou de gestion de l'énergie via Modbus TCP ou Modbus RTU.
Le résultat est une architecture de surveillance coordonnée, du capteur de courant à la plateforme de gestion.
Centres de données
Surveillez les circuits de dérivation haute densité, les flux entrants et la distribution électrique de la salle des serveurs. Le DFPM206 aide les opérateurs à comparer les charges, à identifier les circuits anormaux et à intégrer les données au niveau des succursales avec une plate-forme de surveillance centralisée.
Sites de télécommunications
Utilisez le DFPM201 pour les charges de -48 V CC ou le DFPM211 pour la distribution CA. Les deux modèles prennent en charge la mesure centralisée de plusieurs circuits dans des environnements de télécommunications à espace limité.
Installations industrielles
Centralisez la surveillance de la charge et de l’énergie sur les panneaux électriques multicircuits. Utilisez des mesures au niveau des succursales pour prendre en charge la planification des capacités, la maintenance et l’analyse énergétique.
Bâtiments commerciaux
Surveillez les locataires, les étages, les groupes d'équipements ou les zones fonctionnelles sans installer un compteur complet séparé pour chaque circuit surveillé.
Systèmes électriques critiques
Suivez les circuits entrants et sortants dans les systèmes où la disponibilité, la visibilité des alarmes et l'accès centralisé aux données sont des priorités opérationnelles.
FAQ
Q1: Quelle est la différence entre un compteur d’énergie multi-boucles et un compteur conventionnel?
R : Un compteur d’énergie conventionnel mesure normalement un circuit. Un compteur d'énergie multiboucle utilise un contrôleur et des unités de mesure modulaires pour surveiller plusieurs circuits d'arrivée et de dérivation au sein d'un système coordonné.
Q2: Un système DFUN peut-il surveiller 144 circuits?
Q3:«144 circuits, un système» signifie-t-il un compteur physique?
Q4: Quel modèle DFUN prend en charge les circuits CC?
Q5: Quel modèle DFUN prend en charge 45 circuits CA?
Q6: Quels protocoles de communication le DFPM206 prend-il en charge?
Q7: Le DFPM206 peut-il analyser les harmoniques?
Q8: Le DFPM206 convient-il aux centres de données?
Q9: Comment puis-je obtenir une proposition de compteur multi-boucles DFUN?
Blogs connexes
-
La solution intelligente de test de capacité de batterie de DFUN intègre la surveillance BMS et la vérification de la capacité. Découvrez la synergie entre la surveillance continue et les tests de capacité précis pour les systèmes électriques critiques.Article de valeur -
Le système de surveillance des batteries ferroviaires garantit une alimentation de secours fiable pour le transport ferroviaire. Découvrez comment DFUN BMS surveille la tension, la résistance interne, la température, le SOC/SOH, avec des études de cas de Thailand Skyline et Hong Kong MTR.Étude de cas -
La résistance interne est l’un des premiers indicateurs les plus fiables de la santé de la batterie VRLA, mais il n’existe pas de numéro universel unique qui vous indique quand remplacer une batterie – la lecture ne signifie que quelque chose par rapport à la propre ligne de base de la cellule. Cet article détaille la règle de remplacement de 50 % au-dessus de la ligne de base, la vérification de l'écart de 20 à 30 % entre cellules pour repérer une unité en retard et pourquoi une augmentation soudaine de la résistance est plus importante qu'une valeur absolue élevée. Il explique également pourquoi la résistance seule ne suffit pas – en l'associant à des contrôles de tension flottante, des tests de décharge de capacité et une inspection visuelle – et comment la plate-forme intégrée de surveillance de la batterie et de test de capacité de DFUN automatise le suivi des seuils sur une chaîne entière.Étude de cas -
Les batteries de secours des hôpitaux peuvent se dégrader progressivement et passer inaperçues entre les inspections manuelles. Cet article explique les principaux défis de maintenance et comment la surveillance continue par batterie et au niveau des chaînes de DFUN BMS (couvrant la tension, la température, la résistance interne, le SOC et le SOH) aide les hôpitaux à détecter rapidement les batteries faibles, illustré par un cas de déploiement réel dans un hôpital allemand.Étude de cas
Obtenez une proposition de mesure multi-boucles DFUN
Envoyez-nous votre nombre de circuits, votre schéma unifilaire et vos exigences de communication. Notre équipe vous recommandera le contrôleur DFUN, les modules de mesure et les capteurs de courant appropriés.
