La résistance interne est l'un des premiers indicateurs les plus fiables de l'état de la batterie VLRA/UPS, mais de nombreuses équipes de maintenance posent toujours la même question à chaque cycle d'inspection : jusqu'à quel point la résistance interne doit-elle augmenter avant qu'une batterie doive réellement être remplacée ?
La réponse courte : il n’existe pas de numéro universel unique, mais il existe une méthode fiable.
La valeur de résistance interne qui compte n'est pas la valeur brute, mais plutôt l'écart entre cette valeur et la ligne de base de la batterie et sa cohérence avec le reste de la chaîne. La plateforme intégrée de surveillance des batteries et de test de capacité de DFUN suit exactement cela, en continu, de sorte que les décisions de remplacement sont basées sur des données de tendance plutôt que sur une seule vérification ponctuelle.
✅Différence DFUN
Notre système de surveillance de batterie enregistre en continu la résistance interne, la tension et la température de chaque cellule et compare chaque lecture par rapport à la référence telle qu"installée, signalant automatiquement les cellules qui franchissent les seuils de 30 %, 50 % et 100 % au lieu d"attendre le prochain test manuel.
| S'élever au-dessus de | l'état de référence | Action recommandée |
|---|---|---|
| Moins de 30 % | Normale | Poursuivre l"intervalle d"inspection de routine |
| 30% – 50% | Montre | Augmentez la fréquence des inspections, suivez les tendances |
| Plus de 50 % | Remplacer bientôt | Ajouter au plan de remplacement, hiérarchiser par budget |
| Plus de 100 % (2 x base de référence) | Cellule défaillante | Remplacer rapidement, traiter comme une unité en retard |
Ces seuils s'appliquent à la base de référence enregistrée par la cellule, et non à un chiffre générique de l'industrie. La résistance interne d'usine varie en fonction de la capacité, de la chimie et de la marque, de sorte que le point de référence le plus fiable est la lecture telle qu'installée prise lorsque la batterie était neuve.
La résistance interne d'une batterie VRLA combine deux composants : la résistance ohmique (plaques, électrolyte, sangles de connexion) et la résistance de polarisation (résistance au transfert de charge et à la diffusion d'ions provenant de la réaction électrochimique). Le nombre rapporté par un testeur portable est la somme des deux.
Les nouvelles batteries provenant du même lot de production se regroupent étroitement autour d’une valeur constante. À mesure que la batterie vieillit (corrosion des plaques, perte de matière active, dessèchement de l"électrolyte, sulfatation), cette valeur augmente régulièrement. La résistance interne est un indicateur important de l’état de santé, mais uniquement lorsqu’elle est comparée à un point de départ connu.
La résistance interne de l"usine est directement corrélée à la capacité : des plaques plus grandes, une résistance plus faible. Les formats d"onduleurs 12 V courants varient considérablement selon le cheminement technologique :
| Type de batterie | Valeur nominale typique | Résistance interne d'usine (référence) |
|---|---|---|
| Norme AGA VRLA | 12V 100Ah | ~4 à 6 mΩ |
| Gel longue durée haute performance | 12V 100Ah | ~2 à 3 mΩ ou moins |
Ce ne sont que des fourchettes indicatives. Les variations de marque et de gamme de produits sont significatives : confirmez toujours par rapport à la fiche technique du fabricant et enregistrez la mesure telle qu"installée de chaque nouvelle batterie comme référence réelle pour cette chaîne.
La référence industrielle la plus largement utilisée : lorsque la résistance interne d’une cellule dépasse de plus de 50 % sa valeur de référence enregistrée, son état de santé se dégrade suffisamment de manière significative pour justifier un suivi attentif et une planification de remplacement.
Exemple : une batterie de 100 Ah avec une valeur de base de 5 mΩ indiquant 7,5 mΩ trois ans plus tard a franchi la barre des 50 %. S'il continue de dépasser le double de la ligne de base (10 mΩ), traitez-le comme une cellule défaillante confirmée.
Au-delà de la valeur absolue d’une seule cellule, la cohérence de l’ensemble de la chaîne est tout aussi importante. Une cellule affichant 20 à 30 % de plus que ses voisines signale un grave déséquilibre du pack, même si elle n'a pas franchi d'elle-même la ligne de 50 % au-dessus de la ligne de base.
Une chaîne de batteries est aussi fiable que sa cellule la plus faible. Une cellule haute résistance :
Le BMS intégré de DFUN identifie rapidement les cellules faibles grâce à un suivi continu des tendances ; le test de capacité confirme si un remplacement est réellement nécessaire – à partir de la même plate-forme.
La résistance interne augmente normalement lentement et régulièrement d’année en année. Un saut soudain entre deux inspections consécutives - plutôt qu"un nombre élevé en soi - est le signe le plus fort d"un dommage aigu : un micro-court, une fracture de plaque, une perte d"eau importante ou une sulfatation avancée. Une surveillance continue détecte immédiatement ce changement ; un cycle de test annuel fixe peut le manquer pendant des mois.
| Niveau d'application | Exigences |
|---|---|
| Critique à la mission (noyau de centre de données, salle d'opération d'hôpital, trading financier) | Indicateur à 30 % au-dessus de la ligne de base ; passer à la planification du remplacement à 50 %. N"attendez pas un test de capacité échoué. |
| Entreprise générale/station de base télécom | Indicateur à 50 % au-dessus de la ligne de base ; remplacer à 100 %+ (2x ligne de base). Donnez la priorité aux cellules les plus en retard si votre budget est limité. |
| Chaîne au-delà de sa durée de vie | Commencez la budgétisation du remplacement quels que soient les relevés de résistance : la durée de vie calendaire et la durée de vie sont des facteurs indépendants. |
Prévenez les pannes de batterie UPS, maintenez une disponibilité 24h/24 et 7j/7 et planifiez un remplacement prédictif au lieu d"échanges d"urgence réactifs.

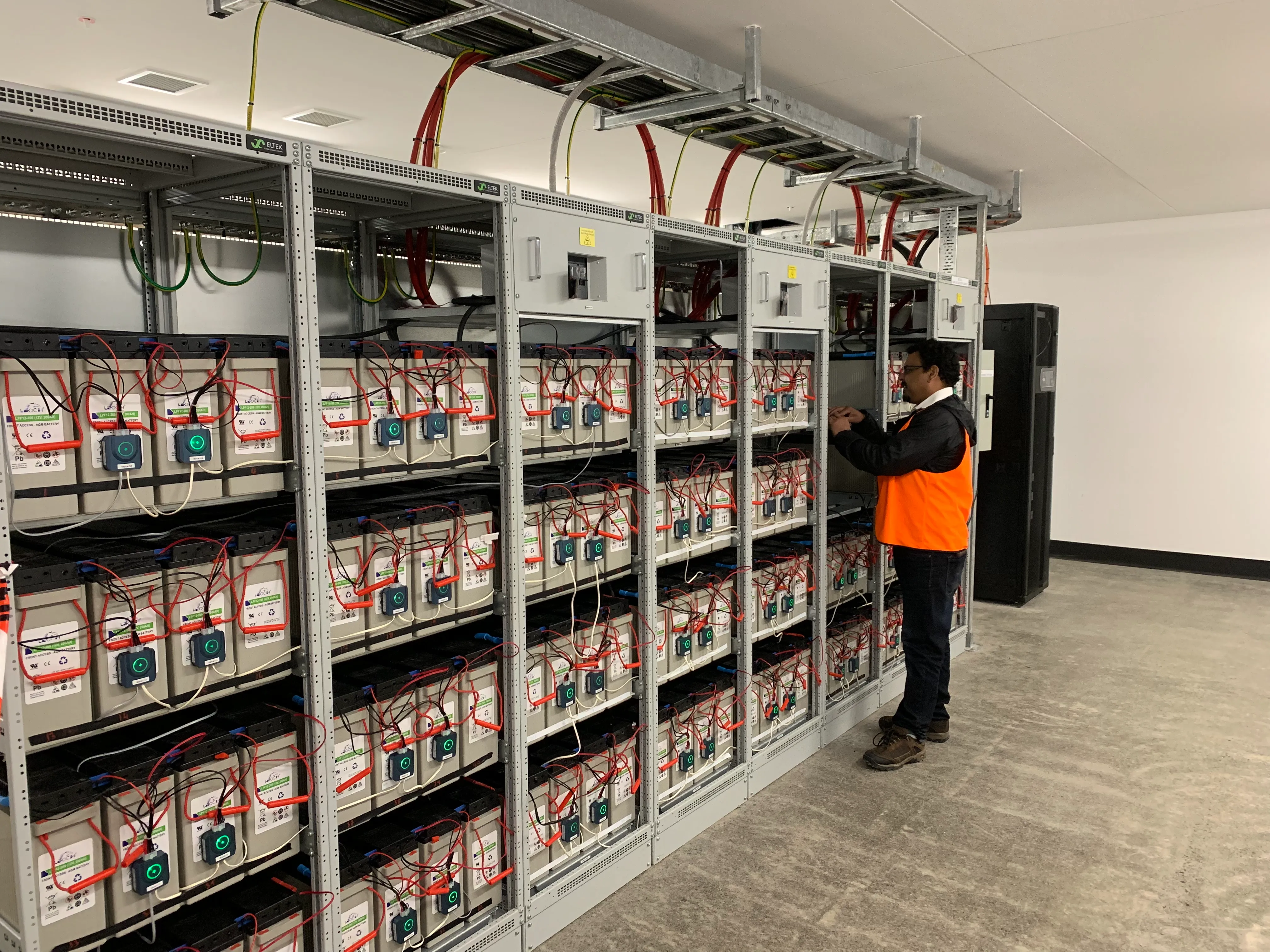

Surveillez en permanence les stations de base distantes, réduisez les déplacements de camions et détectez les cellules en dégradation avant qu"elles ne provoquent une panne.
Garantissez la fiabilité du système DC et prenez en charge les rapports de conformité avec des données de tendance continues par cellule.
Protégez les équipements médicaux critiques et réduisez le risque de dégradation non détectée de la batterie avant une panne.
| de points de déclenchement recommandées | Solution intégrée DFUN |
|---|---|
| Suivi de base continu | ✓ Résistance interne par cellule enregistrée automatiquement |
| Alerte de seuil | ✓ 30 % / 50 % / 100 % de signalements poussés vers NOC/EMS |
| Faible identification des cellules | ✓ Analyse des tendances + confirmation du test de capacité |
| Planification du remplacement | ✓ Axé sur les données, pas sur des conjectures |
| Gestion centralisée | ✓ Plateforme DFCS4200, multi-sites |
La résistance interne est l’indicateur précoce le plus utile de la santé de la batterie VRLA, mais elle ne signifie quelque chose que lorsqu’elle est lue par rapport à une référence connue – et non un nombre générique extrait d’une fiche technique. La règle des 50 % au-dessus de la ligne de base, la vérification des écarts de cellule à cellule de 20 à 30 % et l"attention portée aux sauts soudains offrent aux équipes de maintenance un cadre fiable et défendable pour le calendrier de remplacement. L"association de ce cadre avec une surveillance continue du BMS et des tests de capacité périodiques élimine complètement les incertitudes.
Aucun numéro unique ne s’applique à toutes les marques et capacités. L"approche fiable consiste à comparer la lecture actuelle de chaque cellule à sa propre référence telle qu"installée, et non à un chiffre générique de l"industrie.
Oui. Certaines cellules conservent des valeurs de résistance acceptables alors que la capacité est déjà tombée en dessous des seuils utilisables. C"est pourquoi des tests de décharge périodiques restent nécessaires parallèlement à la surveillance de la résistance.
La tension d"entretien est en grande partie maintenue par la sortie du chargeur plutôt que par l"état d"énergie stocké par la batterie, de sorte qu"une cellule à haute résistance peut toujours afficher une lecture de tension normale.
Une fréquence trimestrielle est courante pour les sites critiques ; semestriel pour les sites d"entreprises généralistes ou de télécommunications. La surveillance continue du BMS réduit efficacement ce délai au temps réel en suivant automatiquement les tendances.
Oui. La résistance interne continue de chaque cellule et les tendances de température peuvent faire apparaître une cellule en retard des semaines ou des mois avant qu"elle ne soit détectée selon un calendrier d"inspection fixe.
