Dans le domaine des systèmes de gestion de batterie (BMS), l'un des risques les plus négligés pour les batteries au plomb et au Ni-Cd est le courant et la tension ondulatoires. Bien que souvent invisibles, ces perturbations électriques agissent comme des tueurs silencieux, réduisant la durée de vie des batteries et menaçant la fiabilité des systèmes d'alimentation de secours critiques dans les centres de données, les sous-stations et les sites de télécommunications.

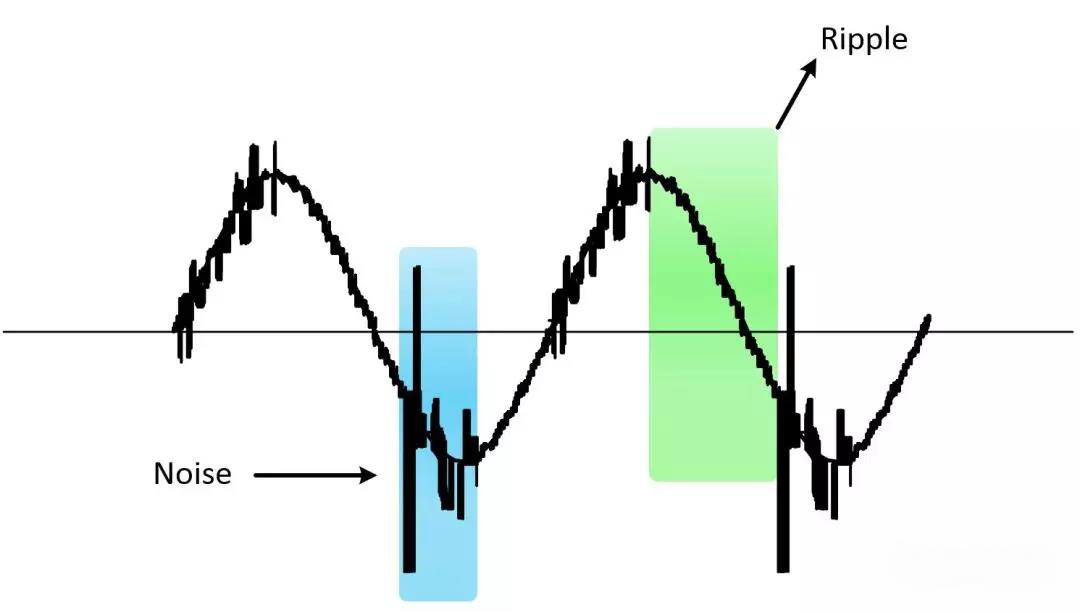

Que sont le courant d’ondulation et la tension d’ondulation ?

Le processus de charge et de décharge idéal d’une batterie doit être une alimentation CC fluide. Cependant, en raison de la commutation haute fréquence dans les chargeurs et les systèmes UPS, des composants AC indésirables apparaissent :

Courant d'ondulation – Composante CA superposée au courant CC, fluctuant en fonction des cycles de charge et de charge/décharge.

Tension d'ondulation – Fluctuation CA superposée à la tension CC, mesurée en valeurs crête à crête ou RMS.

Ces ondulations se produisent généralement dans la plage de 50 Hz à 1 kHz et, bien qu'invisibles, existent à chaque cycle de charge.

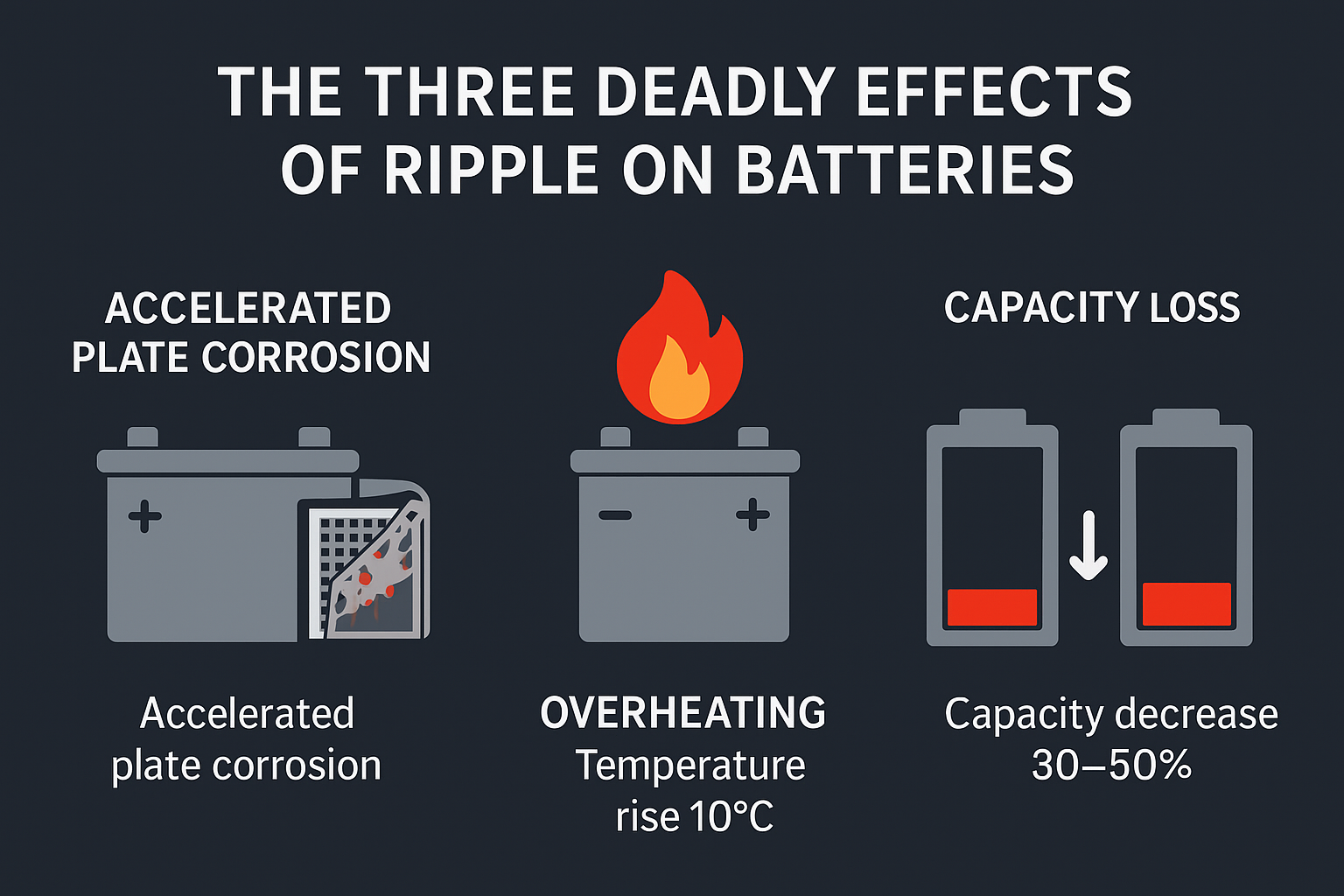

Pourquoi Ripple menace la santé de la batterie ?

Pour tout système de surveillance de batterie, ignorer l’ondulation est dangereux. Au fil du temps, les ondulations provoquent des dommages irréversibles :

Corrosion accélérée des plaques – Le courant d’ondulation entraîne la perte de matériaux actifs, réduisant ainsi la durée de vie.

Chaleur excessive – L’ondulation augmente la résistance et la génération de chaleur ; chaque augmentation de 10°C double les réactions chimiques, accélérant ainsi l’évaporation de l’électrolyte.

Perte de capacité – L'exposition aux ondulations à long terme réduit la capacité effective de 30 à 50 %, compromettant la surveillance de l'état de la batterie et la fiabilité du système.

Pourquoi les systèmes BMS de batterie standard ne suffisent pas ?

La plupart des solutions BMS pour batteries mesurent uniquement des paramètres statiques tels que la tension et le courant, en négligeant les effets d'entraînement. C’est comme vérifier la température corporelle mais ignorer les variations de tension artérielle : des signaux de santé critiques sont manqués.

C'est pourquoi les systèmes avancés de surveillance des batteries doivent inclure une surveillance d'ondulation dédiée pour garantir une réelle fiabilité.

DFUN PBMS9000 : Surveillance avancée des ondulations pour la puissance critique

En tant que fournisseur mondial de systèmes de gestion de batteries, DFUN propose la série PBMS9000, conçue spécifiquement pour les centres de données, les sous-stations et les infrastructures critiques à grande échelle. Cela va au-delà de la surveillance traditionnelle avec une détection avancée des ondulations :

1. Mesure de haute précision

Courant d'ondulation : 0 ~ 400 A en crête, 50 Hz – 1 kHz, résolution 0,01 A.

Tension d'ondulation : 2 ~ 100 V CC, résolution 0,01 V.

Surveillance intégrée de la tension, de la résistance, du SOC, du SOH et de la température

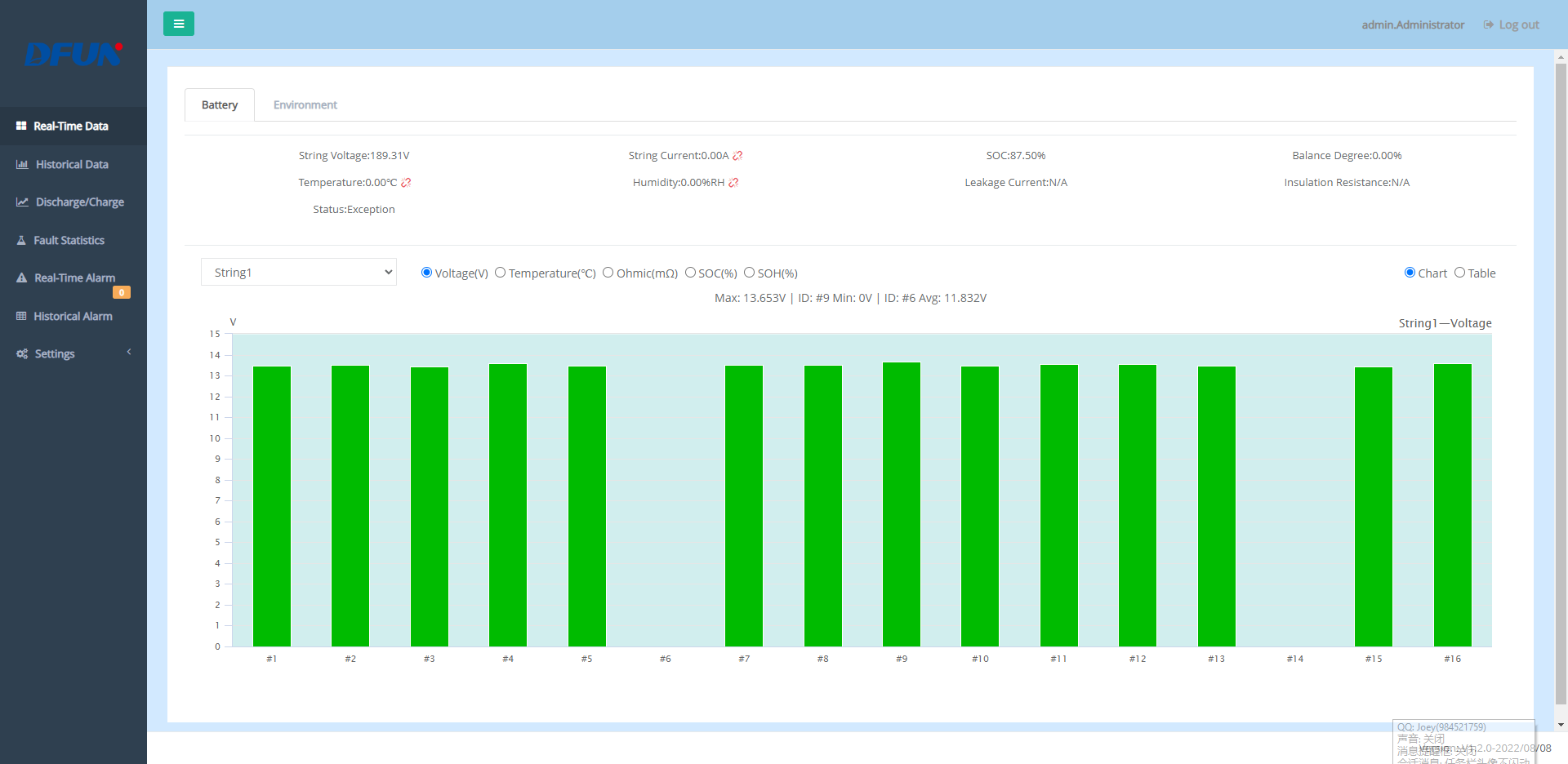

2. Surveillance de l'état de la batterie 24h/24 et 7j/7

Surveillance en ligne en temps réel avec stockage des données pendant 5 ans

Alarmes multi-niveaux par SMS, email et application mobile, réponse < 10 s

3. Système BMS évolutif et robuste

Prend en charge jusqu'à 6 chaînes de batteries (420 à 480 cellules) pour les batteries VRLA et Ni-Cd

La conception anti-interférence garantit un fonctionnement fiable dans les environnements UPS

Prend en charge les protocoles Modbus, SNMP, MQTT et IEC61850 pour une intégration transparente

4. Solution fiable et certifiée

Conforme aux certifications CE, FCC, RoHS, UL

La conception à double alimentation garantit que la surveillance ne s'arrête jamais

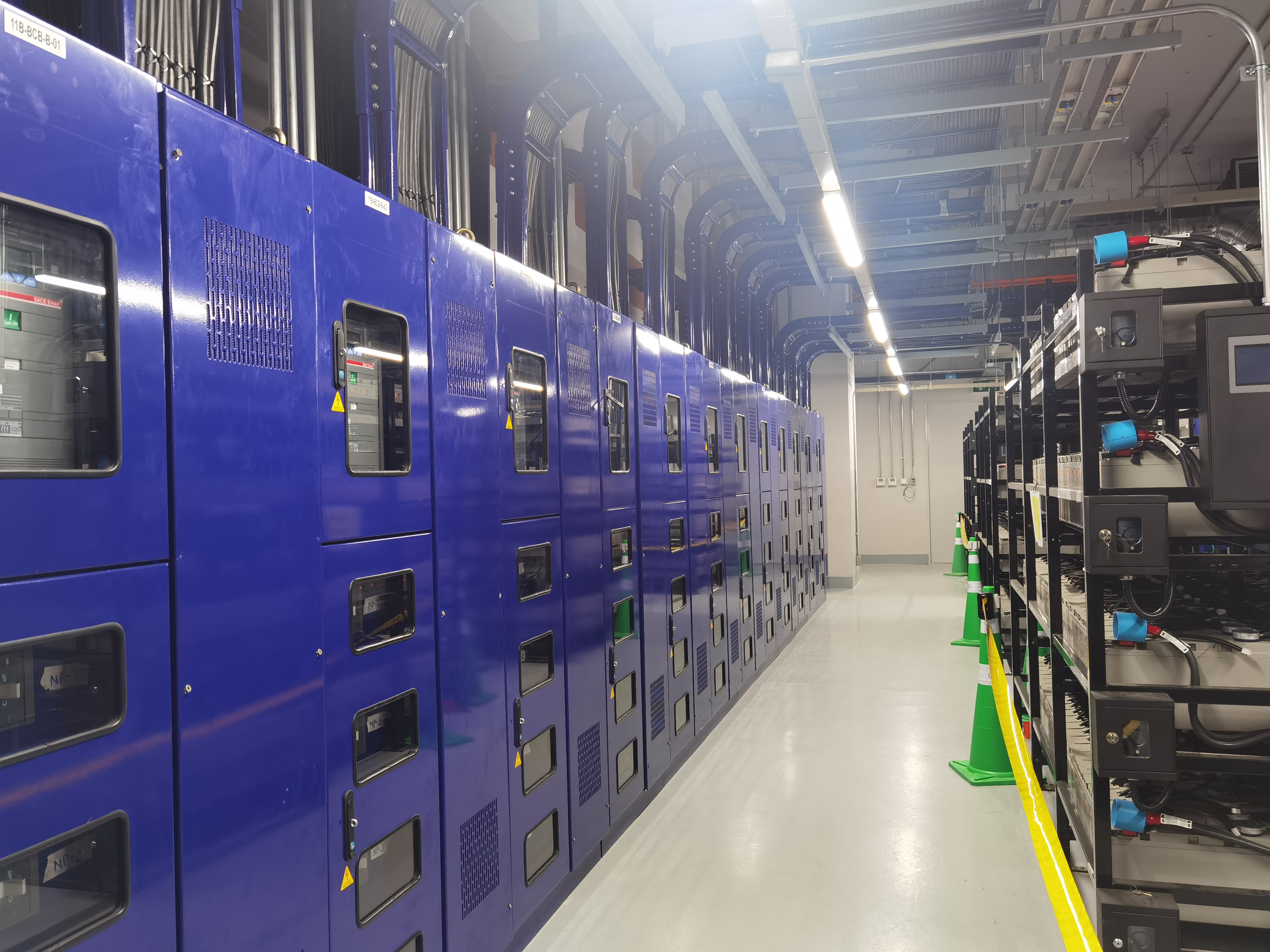

Valeur prouvée dans des projets réels

Dans le cadre de projets majeurs menés avec des centres de données Google et d'autres cinq plus grandes sociétés mondiales de centres de données, la série PBMS9000 a prouvé sa valeur.

Dans un centre de données international, le PBMS9000 a détecté des anomalies d'ondulation 6 mois à l'avance, évitant ainsi une panne majeure de l'onduleur.

Durée de vie de la batterie prolongée de 40 %, réduisant considérablement les coûts de remplacement.

Conclusion

Les batteries constituent la dernière ligne de défense de tout système de gestion de batterie, et l’ondulation constitue une menace cachée mais sérieuse. La série DFUN PBMS9000 offre des capacités de système de surveillance de batterie de nouvelle génération, offrant une détection d'ondulation en temps réel et une surveillance avancée de l'état de la batterie.

DFUN PBMS9000 — une solution BMS plus intelligente, plus sûre et plus fiable pour les batteries au plomb et Ni-Cd dans les systèmes électriques critiques.

Contactez DFUN dès aujourd'hui pour découvrir comment nos solutions avancées BMS de batterie peuvent protéger votre infrastructure énergétique.
